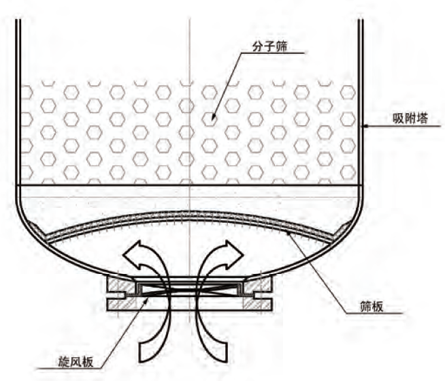

一、吸附塔结构

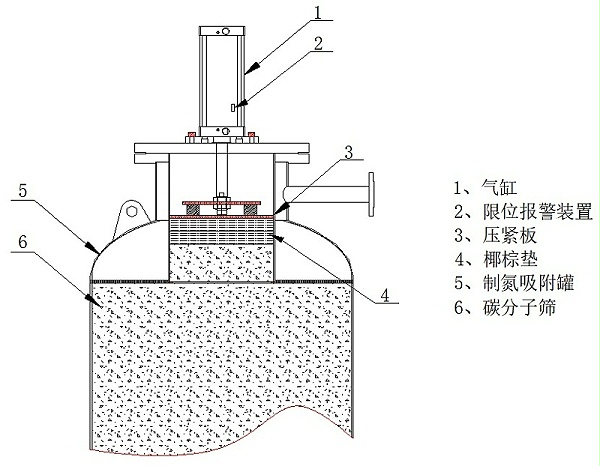

二、气缸紧压装置

在PSA制氮机的分离塔内部床层中，由于分子筛是颗粒状的物质，在填装过程中，不可能装填的绝对密实，这样分离塔在工作过程中，在气流的冲击下，分子筛间存在着相互窜动摩擦导致粉化、下沉的可能，因此需要一个能够步进补尝这种因下沉所产生的空缺的装置。而我司采用气缸压紧形式设计，使气缸的行程可以在外部测量或感应，可以预先设置报警点。气缸的所需气体直接取自PSA制氮机的分离塔，可以随时与分离塔同步工作，实现动态压紧。
